TraceWay S4

Класс интегрируемого в оборудование заказчика: автоматизированный универсальный конвейерный комплект стандартного серийного оборудования с системой синхронизации выпускаемого продукта — сложная автоматизация для внедрения маркировки в линию заказчика.

Подобрать конфигурацию Все классы

01 · Оборудование класса

Модификации TraceWay S4

Каждая модификация — под свой тип упаковки, производительность и сценарий работы. Нажмите на карточку, чтобы открыть подробное описание.

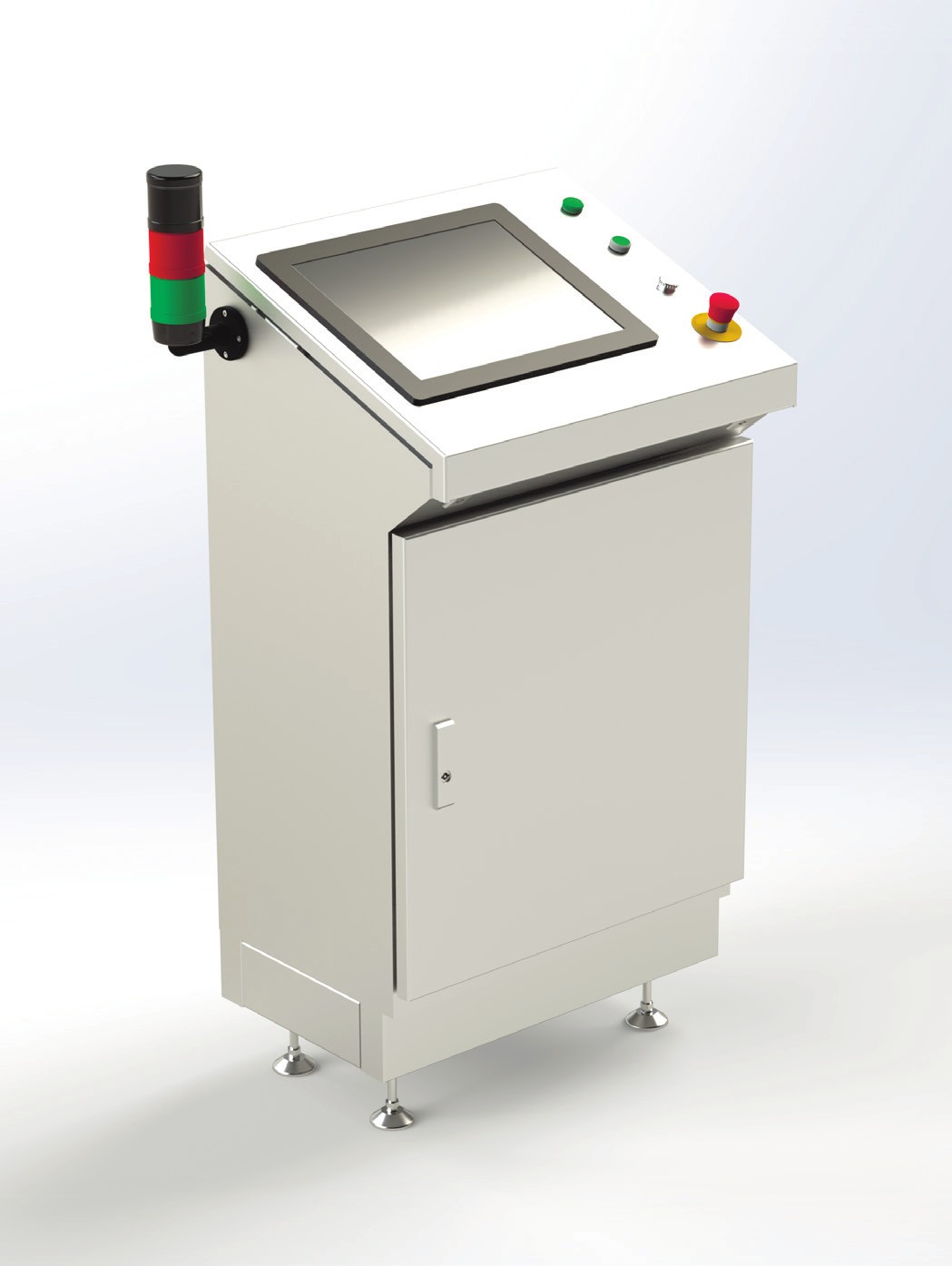

TraceWay S4.1

Встраиваемое в сложное производственное и упаковочное оборудование заказчика.

TraceWay S4.2

Встраиваемое в ПАК собственной разработки на основе собственных или существующих машин — специализированные системы для нестандартных задач.

02 · Интеграционный набор

Характеристики набора TraceWay S4

Набор для сериализации TraceWay S4 — система для интеграции в этикетировочное оборудование заказчика: термотрансферный принтер наносит маркировку на стикер в виде 2D DataMatrix кода и человекочитаемой информации.

Производительность, шт/мин

зависит от производительности этикетировочного оборудования

Наносимые коды

2D GS1 (DataMatrix)

Технология печати

Термотрансферная

Разрешение печати, dpi

300

Размер поля печати до, ДхВ, мм

1000х53

Диаметр втулки бобины с этикетками, мм

Диаметр бобины с этикеткой максимальный, мм

400

Рабочая влажность, %

40–70 (максимальные значения: 10 / 90 без конденсации)

Рабочая температура, °C

+10 / +35

Температура хранения и транспортировки, °C

-25 / +55

Напряжение, В

AC 220, +10% -15%

Частота, Гц

50 ±1%

Номинальное энергопотребление в режиме работы, кВт

0,15

Потребляемая мощность не более, кВт

1,2

Класс защиты, не ниже

IP54 (без учёта навесного оборудования)

Материал исполнения

нержавеющая сталь V2A/AISI 304 и V4A/AISI 316 или 08Х18Н10

Масса, кг

70–100 (в зависимости от комплектации)

Габариты, ШхВхГ, мм

700х1320х480

Принцип работы

С помощью ПО АРМ сериализации уровня L2 производится запрос в ПО уровня L3 с целью загрузки задания на печать. После скачивания и выбора заказа оператор даёт разрешение на печать. Затем интегрированный термотрансферный принтер наносит маркировку в виде 2D DataMatrix кода и человекочитаемую информацию. По завершении операции сериализации продукт перемещается на следующий производственный этап. В случае последовательных ошибок, вызванных несоответствием требуемому качеству печати, происходит остановка конвейера.

Стандартный комплект поставки

— станция сериализации TraceWay S4: термотрансферный маркиратор, камера верификации, сенсорная панель 17”, промышленный ПК;
— пульт управления аппаратным комплексом из нержавеющей стали;
— камера технического зрения верификации 2D DataMatrix кода;
— ПО АРМ сериализации уровня L2;
— пакет документации на русском языке: описание интерфейса, руководство по эксплуатации, паспорт, габаритный чертёж, электрическая схема, список ЗИП и расходных материалов, копии ПО, сертификаты и декларации, список тревог.
